鋁鎂錳合金屋麵係統非常適用於新穎、大型工業、商業以及民用建築複雜多變的屋麵，防水、節能、美觀、耐用，且可現場壓型生產。該係統尚配有固定座、節點標準件以及配套的裝飾、擋雪、防墜落係統，因而其應用廣泛應用於體育場館、會展中心、劇院和博物館、機場、火車站、地鐵站等文化與交通設施以及商業建築、民用住宅等建築的屋麵。
屋麵係統是建築非常重要的部分，具有嚴格的設計要求，必須具有：安全耐久、防雨抗風、保溫隔熱、隔音降噪、造型美觀、容易維護等功能。

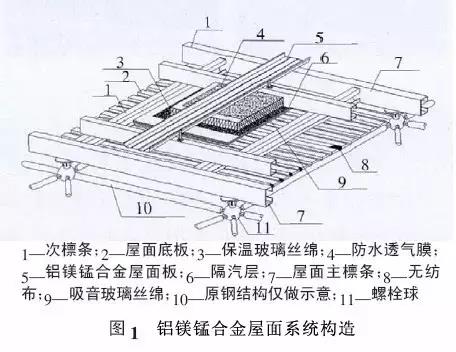

1.1 鋁鎂錳合金屋麵係統構造典型的鋁鎂錳合金屋麵係統構造，如圖1所示。
鋁鎂錳合金屋麵係統的構造，由下到上分別為：屋麵底板：采用穿孔鍍鋁鋅或鍍鋅壓型鋼板，其厚度根據檁條距離來設計，穿孔率則根據項目計算求得。
屋麵檁條：為Z275 鍍鋅檁條。
防塵層：為無紡布，主要用於防塵隔灰，鋪設在屋麵底板上表麵。
吸音棉：通常采用的是玻璃絲棉，其容重和厚度需根據計算確定。
隔汽層：可單獨鋪設，也可選擇玻璃絲棉（帶有防潮貼麵）；單獨鋪設的隔汽層常用聚酯膜、高密度紡粘聚乙烯膜等。
屋麵次檁條：為Z275 鍍鋅檁條。
保溫、隔音層：通常采用岩棉，其厚度需根據計算確定。
防水透氣膜：為高密度聚乙烯無紡布，阻隔風雨對建築結構的侵襲，在加強建築氣密性、水密性的同時，還可提供獨一無二的透氣性，使圍護結構內部水迅速排出，有效避免黴菌和冷凝水的形成。
鋁合金固定座（T 形碼）：固定在屋麵次檁條上，用來固定鋁鎂錳合金屋麵板。
鋁鎂錳合金屋麵板：厚度通常為0.9 mm、1.0mm、1.2 mm。
1.2 鋁鎂錳合金屋麵係統的特點及優勢
1.2.1 基材防腐，耐久性強
1）采用牌號AA3004 鋁鎂錳合金，本身具有很強的防腐性能；
2）運輸或施工造成之表麵損傷，不影響其防腐性能；
3）英國國家標準局認證：該產品在普通環境下的使用壽命不短於40 年。
1.2.2 防水性能可靠
1）固定方式采用暗扣加機械鎖邊方式，無任何螺釘穿過屋麵，避免漏水隱患；

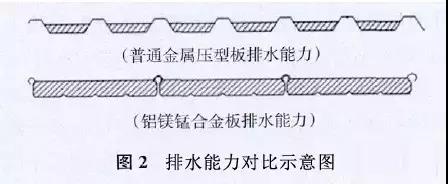

2）最大限度地利用麵板橫截麵積排水，排水效率高。與普通金屬壓型板排水能力對比，見圖2；
3）橫向搭接邊采用專用鉸邊機鉸合，密封性好，並有防毛細作用措施；

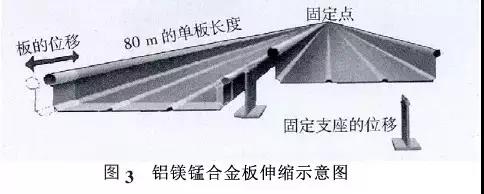

4）采用滑動式固定座，避免因溫度變形導致麵板損壞，見圖3；
5）采用移動式壓型設備，突破運輸條件對板長的限製，減少了板的縱向搭接；
6）鋁合金屋麵板及泛水允許焊接，完善處理屋麵開孔之防水問題。
1.2.3 造型適應性好
1）所用鋁鎂錳合金材料既有相當的強度，又有很好的柔韌性，特別適合三維曲麵等複雜造型的屋麵；
2）獨特的扇板、彎板及扇彎板生產技術，能在確保防水能力的同時，完美地實現各種設計造型。
1.2.4 材料美觀、使用方便
1）原色麵板具有相當強的金屬光澤；
2）可外塗PE 或PVDF 塗料，以滿足設計和使用的色彩要求；
3）使用期間一般無需洗刷和保養。
1.2.5 現場壓型生產方式
靈活性高，便於根據施工現場情況調整生產參數，有利於縮短生產周期並保證產品質量。
1.3 鋁鎂錳合金屋麵係統標準配件及工器具
1.3.1 固定支座
固定支座高度可根據構造要求選擇，常用的為：81 mm、106 mm、116mm 及156 mm，支座下帶6 mm 厚隔熱墊。標準支座寬度為58 mm；雙寬支座寬度為116mm。固定支座，見圖4。
1.3.2 配件

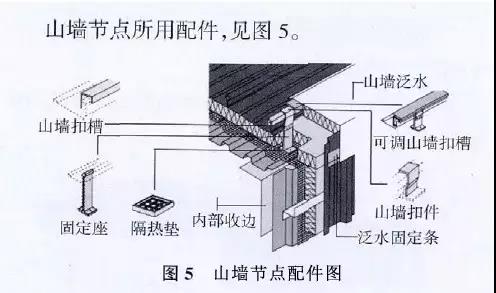

1）山牆節點配件，見圖5
2）簷溝、封簷節點配件

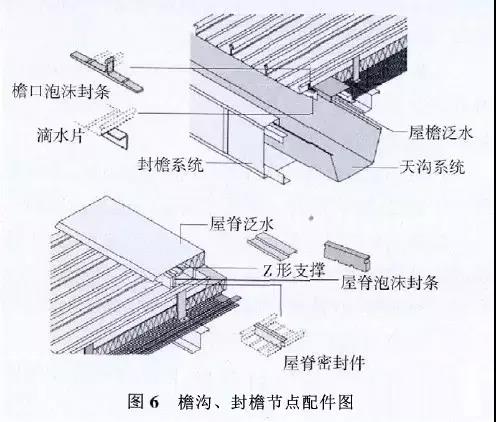

簷溝、封簷節點所用配件，見圖6
1.3.3 工器具

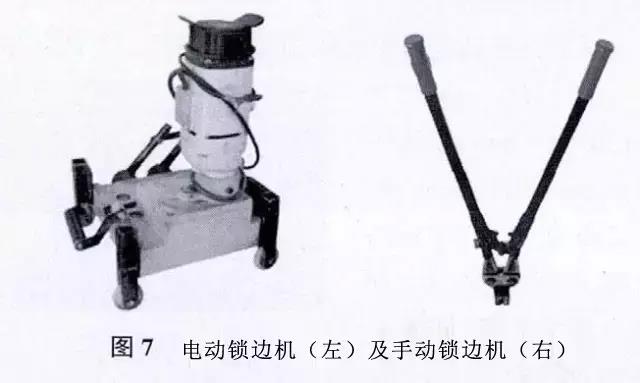

1）電動鎖邊機，用於鎖緊板肋，使板與固定座連結牢固，見圖7（左）。
2）手動鎖邊機，在用電動鎖邊機之前先用手動鎖邊機鎖緊板端，以便於電動鎖邊機入位，見圖7（右）。
1.4 鋁鎂錳合金屋麵係統的功能保證
1.4.1 吸聲及隔音
1）吸聲
係統利用吸聲材料調整聲場分布，以消除回聲。

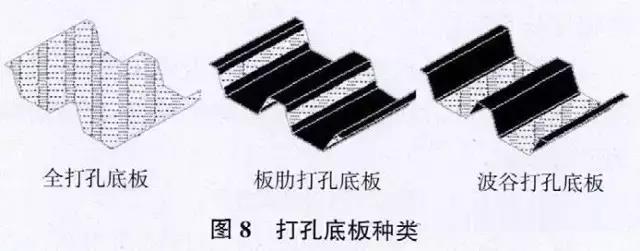

解決辦法：屋麵底板穿孔+鋪設吸聲材料（無紡吸聲布及玻璃纖維棉），打孔底板種類見圖8。
2）隔音
旨在隔絕室外噪音源。
解決辦法：選擇合適的屋麵構造及材料質量（質量增加1 倍，隔聲量增加6 db）；采用有空氣間層的雙層或多層屋麵構造，並盡量減少兩層之間的剛性連接（即聲橋），避免附加隔聲量的降低。
1.4.2 保溫隔熱
要求控製圍護結構內表麵溫度不低於室內 ** 溫度，以保證表麵不結露。
1）冷凝結露原因
由於物體表麵溫度低於 ** 溫度所致。在鋼結構中金屬圍護板通過緊固件與檁條連接，如不采取特殊處理，在這些金屬相連的部位將產生結露現象。當有內襯板時，由於冷橋引起內襯板溫度降低，加之水汽很難通過內襯板，因而在內襯板上有明顯水滴。
2）冷凝結露危害
使保溫棉的保溫性能變次，水汽可能導致貼麵滴水，引起貼麵生鏽；水汽與鋼構件的接觸可導致鏽蝕，縮短屋麵使用壽命。
3）防冷凝結露設計
設置隔汽層：應布置在水蒸氣流入的一側，所以對采暖房屋應布置在保溫層內側，對冷庫建築應布置在保溫層外層。材質選擇以聚丙烯夾筋貼麵較為理想，而鋁箔貼麵在有水汽時易生鏽，應避免采用。設置通風間層或泄氣溝道：保溫層外側和屋麵板之間如有通風間層，從室內滲入的蒸汽，可被不斷與室外空氣交換的氣流帶走，對保溫層可起到風幹的作用。
2.1 材質
2.1.1 鋁合金
鋁合金有9個係列牌號，其中1XXX、3XXX 、5XXX 係廣泛用於建築領域。1XXX 係為99.9%或更高純度的鋁；3XXX 係中的錳是主要合金元素，這些合金一般是不可熱處理強化的，但比1XXX 係合金的強度高20%以上；5XXX 係的主要合金元素是鎂，是一種具有中等強度或高強度的可加工硬化合金，具有良好的焊接性能，並在海洋環境空氣中具有良好的抗腐蝕性。建築領域中屋麵及牆麵板所用的鋁合金，主要以3XXX 係的鋁鎂錳合金為主，這是因為5XXX 係合金較硬，而立邊咬合式屋麵板製作時需多次變形，所以加工性能較好的3XXX 係材料就成為材料的首選。
2.1.2 屋麵板基材
屋麵板基材通常采用國際牌號AA3004 的鋁鎂錳合金壓型製作，合金狀態為H36/H46。其屈服強度≥190 MPa，抗拉強度在240~285 MPa，伸長率≥3%。收邊板基材采用國際牌號AA3004 的鋁鎂錳合金壓型製作，合金狀態為H34/H44，其屈服強度170MPa ，抗拉強度在220~265 MPa ，伸長率≥3%。
鋁鎂錳合金板基材（AA3004） 主要成分含量：Si≤0.3% ；Fe≤0.7% ；Cu≤0.25% ；Zn ＜0.25% ；Mn 為1.0%~1.5%；Mg 為0.8%~1.3%；其餘為Al。
2.1.3 鋁鎂錳合金板的塗層
常用的塗層有：原色錘紋、聚酯（PE）烤漆塗層、氟碳（PVDF）噴塗烤漆塗層。
PVDF 塗層：耐磨性好、電性能優異；具有優異的抗紫外線性；耐氣候老化性好，耐燃、耐油、耐化學品腐蝕性能好。
PVDF 塗裝係統分兩種：
1）預輥塗層鋁板：預輥塗所用塗漆中PVDF 的基料含量高達70%，經水平自動化二塗二烤或三塗三烤輥塗工藝製成，每一塗層都需經過烘烤固化後再塗層；三塗三烤塗層的密實性與抗腐蝕、抗老化性都遠優於二塗二烤塗層。
2）普通噴塗鋁板：通常采用二塗一烤或三塗二烤塗裝，工序均由人工操作完成，塗層的附著性、表麵色差均劣於預輥塗板。
2.2 鋁鎂錳合金屋麵板板型
為適應建築屋麵的要求，鋁鎂錳合金屋麵板在工程應用中主要有以下板型。
2.2.1 板型
1）直板

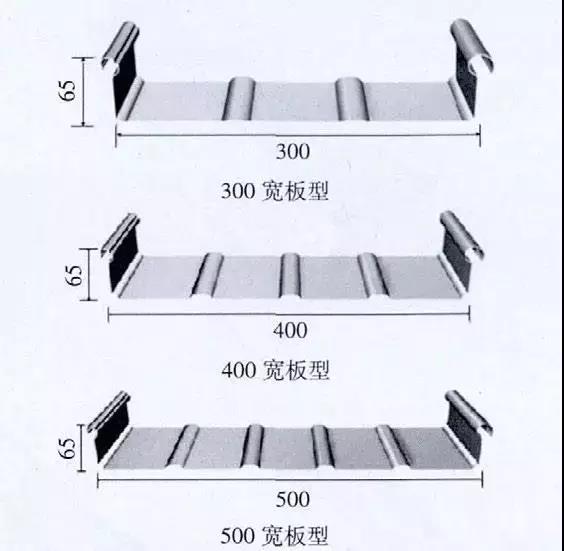

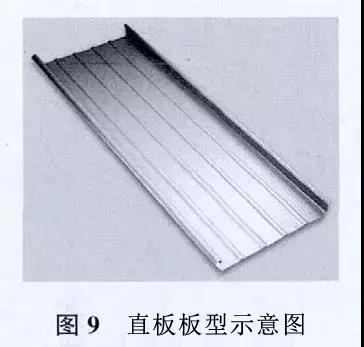

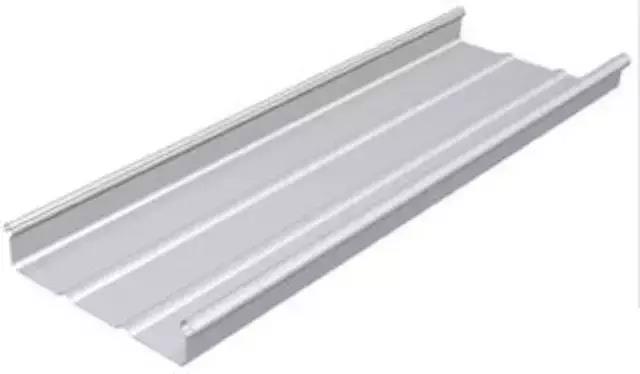

直板板型肋高一般為65 mm，常用的板寬有300mm、400 mm 及500 mm（圖9）。其中板寬300mm 的在屋麵荷載較大時使用；400 mm 的為常用、經濟型的；500 mm 的為屋麵板本身最經濟的板型，但下部檁條間距小，且需采取適當措施防止板變形。板型詳況，見圖10。
2）彎弧板

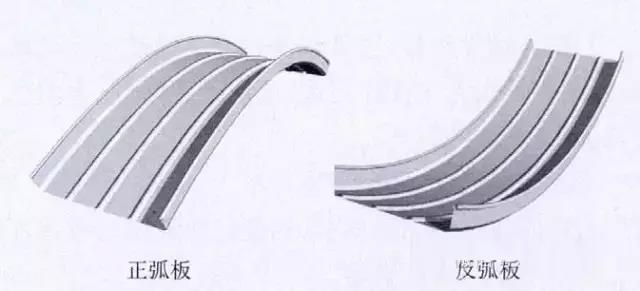

彎弧板包括正弧板和反弧板兩類，板型見圖11。

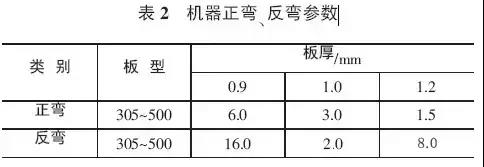

彎弧板機器正彎、反彎參數，見表2。
3）扇形板
扇形板包括直扇形板、正扇形板、反扇形板，板型見圖12。
2.2.2 各種板型的適用範圍

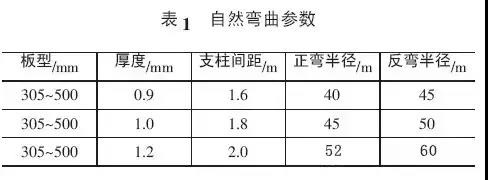

1）直板：適用於單坡、雙坡及半徑大於自然成弧半徑的單曲屋麵；
2）正、反弧板：適用於半徑小於自然成弧半徑的單曲屋麵；
3）扇板及扇弧板：適用於雙曲屋麵；
4）特例：直板用於雙曲麵上，屋麵曲率小，並且屋麵上允許作多條屋脊。
應用鋁鎂錳合金屋麵板的建築案例，見圖13。
2.3 鋁鎂錳合金屋麵板及鎖邊技術參數
2.3.1 生產長度11.5 m>運輸長度>1 m，或現場壓型。
2.3.2 鋁鎂錳合金屋麵板加工誤差
寬度：±2 mm；
長度：＜10 m 時，+10 mm/-5 mm；＞10 m 時，+10mm +（1 mm/m）/-5 mm。
2.3.3 鎖邊誤差
鎖邊直徑=20 mm +0.3 mm/-0.7 mm。
2.4 鋁鎂錳合金板的基本設計原則屋麵最小設計坡度，5%；
屋麵板的板厚、板寬及板跨，都需經計算來確定；
確保每塊屋麵板及收邊板都可伸縮；
屋麵板的固定點需經計算，根據計算的數據確定固定點的做法：打1 顆或2 顆鉚釘，或打1 顆螺栓、用幾顆自攻釘直接固定在結構上；
屋麵收邊焊接處下方，都需通長設置厚度不小於1.5 mm 的鍍鋅鋼板支撐；
屋麵收邊板的搭接長度，通常為200 mm。
3.1 屋麵裝飾板係統
裝飾板係統的連接固定，無需在鋁鎂錳合金板上開洞；兩層板之間的開放式連接，無需維護，並可降低清理要求；可調節係統使裝飾板可完美布置，裝飾板布置做法見圖14。
3.2 屋麵擋雪係統
北方地區的屋麵一般需要設置擋雪板。擋雪板材質一般為不鏽鋼或鋁合金。擋雪板可根據屋麵的基本雪壓和坡度來布置。天溝及簷口上方必須設置擋雪板，擋雪板的設置見圖15。
3.3 屋麵防墜落係統
屋麵的定期檢查、暴風雪後清潔屋麵和天溝、屋麵改造，這些都需要屋麵設置防墜落係統。防墜落係統包括一個堅固、耐久且靈活的不鏽鋼索，該不鏽鋼索的每一端連接到屋麵固定基座支架上。屋麵固定基座使用鋁夾，連接到屋麵板上。屋麵固定基座被設計為減震器，一旦墜落發生，將變形減弱墜落的震動，並保障基座仍然安全地固定在屋麵板上。

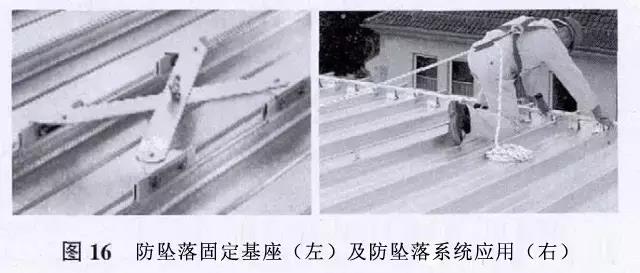

根據具體工程的需要，在不鏽鋼索上需每隔5 m或7 m 設置中間固定基座，見圖16。
鋁鎂錳合金屋麵係統作為一種新型建築屋麵圍護係統，在節能、美觀、耐用以及造型上都達到了一個嶄新的水平，同時能夠靈活自如地進行改造，以適應任何建築的布局設計、幾何形狀以及尺寸大小。現在該係統已廣泛應用於機場航站樓、飛機維修庫、車站及大型交通樞紐、會議及展覽中心、體育場館、展示廳、大型公共娛樂設施、公共服務建築、大型購物中心、商業設施、民用住宅等建築，其應用日趨廣泛。
